Często w naszych gospodarstwach domowych borykamy się z problemem nadmiernego - niechcianego zużycia prądu.

Z pomocą przychodzi nam nowoczesna technologia a z nią czujniki ruchu mikrofalowe MCR-01 i MCR-02 oraz PIR typu MCR-07, MCR-08 i MCR-09 zainstalowane w układach sterowania oświetleniem. Poniżej prezentujemy praktyczne rozwiązania, zasade działania i kilka słów o prawidłowym montażu.

Czujniki ruchu ZAMEL to urządzenia dedykowane do sterowania oświetleniem. Zasada działania czujnika ruchu zależy od jego konstrukcji. Rozróżnia się:

A.) czujniki ruchu działające w oparciu o podczerwień, są to czujniki ruchu PIR – ich zasada działania polega na monitorowaniu zmian widma podczerwonego. Czujnik ruchu zatem wykrywa zmiany temperatury. Aktywnym elementem jest w tym momencie pirometr. Przemieszczający się w monitorowanym obszarze człowiek powoduje zmiany wartości temperatury w wydzielonych strefach monitorowanego obszaru czujnika ruchu. Ze względu na swoją zasadę działania czujniki ruchu PIR można montować tak by wzajemne zakresy monitorowanego obszaru dwu czujników zachodziły na siebie. Zabronione jest natomiast montowanie czujników ruchu PIR bezpośrednio w okolicy źródeł ciepła takich jak np. kominki, grzejniki czy też garaż z rozgrzanym silnikiem.

B.)mikrofalowe czujniki ruchu – ich zasada działania wywodzi się z pracy sonaru. Urządzenia generują falę radiową wysokiej częstotliwości. Fala ta przenika przez cienkie materiały, częściowo jest absorbowana, ale też odbija się od nich. Mikrofalowy czujnik ruchu oczekuje fali odbitej, a po jej wykryciu zapisuje czas jaki upłynął od momentu wygenerowania fali radiowej do jej powrotu. Następnie mikrofalowy czujnik ruchu generuje kolejną falę i oczekuje na wykrycie jej odbicia. Po wykryciu fali odbitej odnotowuje czas potrzebny na powrót do źródła fali odbitej. Czas ten jest porównywany z poprzednim pomiarem czasu ( czas powrotu pierwszej fali). Jeżeli czasy są identyczne to oznacza to , że w monitorowanym przez mikrofalowy czujnik ruchu obszarze nie nastąpił żaden ruch. Jeżeli czasy te są różne oznacza to, że dowolny obiekt w monitorowanym obszarze przemieścił się. Dużą zaletą czujników ruchu mikrofalowych jest dokładność dokonane pomiaru. Jednocześnie czujniki ruchu mikrofalowe można montować wewnątrz opraw oświetleniowych, co zapewnia ich niewidoczność, a tym samym zwiększa estetykę obiektu. Czujników mikrofalowych nie można montować zbyt blisko siebie, ponieważ mogą wzajemnie zakłócać swoje działanie. Montaż mikrofalowego czujnika ruchu nie powinien także odbywać się w pobliżu rur wodnych, ponieważ ruch związany z wodą może także powodować wzbudzenie czujnika. Mikrofalowe czujniki ruchu nie powinny być także montowane na zewnątrz, np. w ogrodzie, ponieważ ruch trawy, krzewów lub kwiatów może być interpretowany przez mikrofalowy czujnik ruchu jako sygnał uruchamiający oświetlenie.

Poszczególne czujniki ruchu różnią się sposobem montażu, a tym samym miejscem zastosowania czujnika.

Czujnik ruchu do zabudowy w suficie podwieszanym – czujnik ruchu MCR-07:

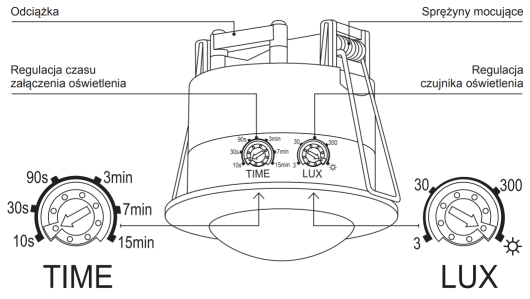

Częstym zastosowaniem czujników ruchu ZAMEL jest kontrola oświetlenia biura, korytarza lub innego pomieszczenia z sufitem podwieszanym. Idealnym rozwiązaniem do sterowania oświetleniem poprzez czujnik ruchu umieszczony w suficie podwieszanym jest zastosowanie czujnika ruchu MCR-07. Czujnik ruchu PIR wykrywa ruch w monitorowanej strefie o kącie 360 stopni. Zatem czujnik ruchu MCR-07 to czujnik ruchu 360 stopni. Promień okręgu detekcji ruchu, zwany potocznie zasięgiem czujnika ruchu, to 6m. Czujnik ruchu MCR-07 posiada dwa, wygodne potencjometry obrotowe służące do nastawy parametrów pracy czujnika ruchu. Pierwszy z nastawianych parametrów pracy czujnika ruchu MCR-07 to czas pracy oświetlenia. Dla czujnika ruchu MCR-07 możliwa jest nastawa czasu pracy czujnika w zakresie od 3s do 15 min. Jeżeli w czasie odmierzania czasu czujnik ruchu MCR-07 wykryje ruch, to przedłuża on czas pracy odbiornika energii poprzez ponowne uruchomienie odliczania nastawionego czasu od początku. Drugi z potencjometrów pozwala na nastawę wbudowanego w czujnik ruchu MCR-07 czujnika poziomu natężenia oświetlenia. Czujnik ruchu MCR-07, wyposażony w czujnik poziomu natężenia oświetlenia, będzie uruchamiał kontrolowane obwody wyłącznie jeżeli spełnione będą dwa warunki:

- zostanie wykryty ruch

- poziom natężenia oświetlenia będzie na zbyt niskim poziomie i wymagane będzie uruchomienie dodatkowego oświetlenia

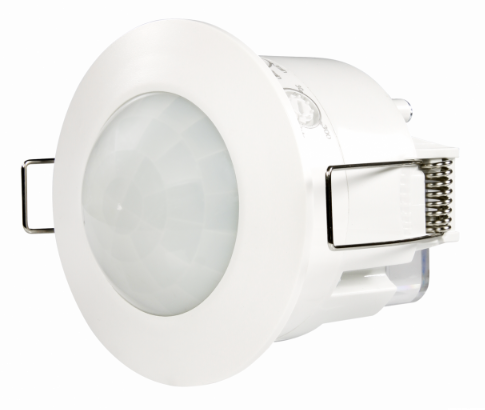

Konstrukcja czujnika ruchu MCR-07 została przygotowana tak by maksymalnie ułatwić montaż urządzenia w suficie podwieszanym. Czujnik ruchu MCR-07 posiada zatem zaciski podłączeniowe, śrubowe, umożliwiające podłączenie przewodów o maksymalnym przekroju 2,5mm2. Zaciski śrubowe osłonięte są niepalną osłoną rewizyjną przygotowaną z przezroczystego plastiku. Takie rozwiązanie umożliwia sprawdzenie stanu podłączeń bez demontażu przesłony czujnika MCR-07. Przewody przyłączeniowe czujnika ruchu MCR-07 trzymane są stabilnie poprzez odciążkę. Zapobiega ona także wyrwaniu przewodów z zacisków przyłączeniowych podczas demontażu urządzenia. Czujnik ruchu MCR-07 umieszczany jest wewnątrz otworu montażowego wyciętego w powierzchni sufitu podwieszanego (sufit KG lub kasetonowy). Przed wsunięciem czujnika MCR-07 w otwór należy dokonać odgięcia sprężyn mocujących. Są one przygotowane tak by zapewnić właściwy docisk czujnika do powierzchni sufitu, jednocześnie urządzenie z łatwością można demontować, ponieważ siła nacisku sprężyn mocujących czujnik ruchu MCR-07 jest dobrana optymalnie.

Czujnik ruchu MCR-07 posiada wbudowany nowoczesny układ detektora PIR umożliwiający detekcję ruchu w maksymalnej strefie działania na poziomie 5 – 6 metrów. Dobierając miejsce montażu czujnika ruchu MCR-07 należy pamiętać by unikać montażu w pobliżu źródeł przepływu powietrza takich jak wentylatory, klimatyzatory, okna. Prąd płynącego powietrza może powodować uruchomienie się oświetlenia w niepożądanych momentach. Należy także pamiętać, że czujnik typu PIR nie może być montowany bezpośrednio pod źródłami ciepła takimi jak kaloryfer. Niepożądane jest także montowanie czujnika MCR-07 w pobliżu pieców kominkowych. Zmienny gradient temperatury może zostać zinterpretowany jako przejście człowieka. Należy także pamiętać, że czujnik ruchu MCR-07 posiada wbudowany czujnik poziomu oświetlenia. Jeżeli czujnik ruchu będzie zamontowany bezpośrednio przy źródle oświetlenia zapewniającym właściwy poziom natężenia oświetlenia, to może to powodować blokowanie czujnika. Tak więc bardzo ważne jest właściwe umieszczenie czujnika ruchu ZAMEL.

Czujnik ruchu MCR-07 świetnie współpracuje z oświetleniem typu LED. Czujnik ruchu ZAMEL pozwala na podłączenie do 60W obciążenia LED. Jest zatem idealnym rozwiązaniem w przypadku sterowania oświetleniem umieszczonym w suficie podwieszanym. W ofercie firmy ZAMEL znajdziemy także czujnik ruchu przeznaczony do sterowania oświetleniem przy zabudowie czujnika wewnątrz oprawy. Wykorzystać można konstrukcje mikrofalowego czujnika ruch MCR-01 oraz czujnika podczerwieni MCR-08.
