Czy wiecie, że przekaźniki bistabilne czyli niezawodne sterowanie oświetleniem doskonale zastępujące układy schodowe i krzyżowe?

Przekaźniki bistabilne służą do sterowania oświetleniem za pomocą wielu, równolegle podłączonych przycisków (impulsowych lub dzwonkowych). Zastosowanie w instalacji przekaźników impulsowych ZAMEL, zastępuje rozwiązanie krzyżowe oraz schodowe sterowania oświetleniem. PBM-01 sterujący oświetleniem poprzez wiele przycisków jest tańszym rozwiązaniem, a oparta na PBM-01 instalacja staje się prostsza od klasycznych układów sterowania oświetleniem (układów krzyżowych). Podstawowym modelem przekaźnika bistabilnego jest PBM-01. Produkt ZAMEL montowany jest na szynie DIN (TH-35). Przekaźnik impulsowy typu PBM-01 zapewnia sterowanie za pomocą przycisków równolegle podłączonych do wejść IN poprzez podanie napięcia fazy zasilającej przekaźnik lub przewodu neutralnego. Ponieważ bardziej rozbudowane instalacje wymagają podłączenia większej ilości przycisków, to w przekaźniku impulsowym PBM-01 zastosowano trzy równoległe i równoznaczne wejścia sterowania IN. Ułatwia to montaż przekaźnika bistabilnego i podłączenie większej ilości przewodów. Dodatkowo przekaźnik impulsowy PBM-01 został wyposażony w przycisk „TEST”. Umożliwia on sterowanie ręczne urządzeniem bezpośrednio z rozdzilnicy. Przekaźnik PBM-01 może zatem być także traktowany jako włącznik modułowy sterowany bezpośrednio z szafki sterowniczej. Dużą zaletą przekaźników bistabilnych ZAMEL jest, wyprowadzona na panelu przednim urządzenia, para diod LED informujących o napięciu zasilania oraz stanie przekaźnika. Ułatwia to diagnostykę instalacji oraz pomaga przy jej pierwszym uruchomieniu. Czytelne opisy zacisków, stosowane we wszystkich przekaźnikach ZAMEL, zapobiegają błędom podłączenia oraz skracają czas potrzebny na podłączenie przekaźnika bistabilnego PBM-01. Znajdujący się na panelu bocznym schemat podłączenia, wraz z opisem maksymalnych obciążalności przekaźnika impulsowego PBM-01, stanowi skróconą instrukcję obsługi przekaźnika. Zastosowane w urządzeniu styki zapewniają obciążalność prądową na poziomie 16A. Ich konstrukcja przewiduje obsługę obciążeń nowoczesnymi źródłami LED, a zatem możliwe jest sterowanie poprzez przekaźnik bistabilny PBM-01 opraw LED. Przekaźnik impulsowy PBM-01 odporny jest na krótkotrwałe wahania napięcia, umożliwia także centralne gaszenie oświetlenia poprzez odcinanie napięcia zasilania przekaźnika na czas dłuższy od 2 sekund. Jest to najprostsza z możliwych opcji sterowania centralnego – centralnie wyłącz. Dużo bardziej efektywną formą sterowania jest zastosowanie przekaźnika grupowego, zwanego potocznie hotelowym, typu PBM-02.

Przekaźnik bistabilny grupowy (centralny)

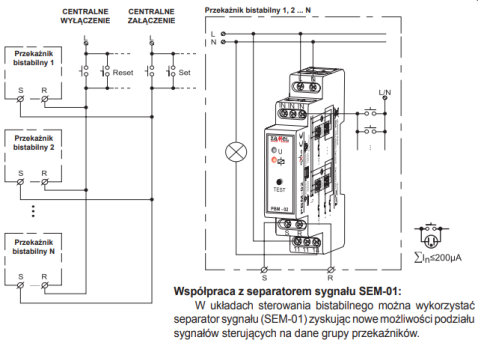

Przekaźnik bistabilny PBM-02 , podobnie jak PBM-01, to urządzenie umożliwiające sterowanie wyjściem przekaźnika za pomocą wielu, równolegle podłączonych przycisków dzwonkowych. Podając sygnał na zaciski IN przekaźnika impulsowego powodujemy jego przełączenie. Przekaźnik bistabilny PBM-02 jest dodatkowo wyposażony w wejścia dedykowane do sterowania centralnego. Przekaźnik ZAMEL po podaniu na wejście „SET” (oznaczone literą „S”) zostanie bezwzględnie załączony. Załączenie jest niezależne od poprzedniego stanu przekaźnika impulsowego PBM-02. Przekaźnik hotelowy po otrzymaniu sygnały na wejście „RESET” (oznaczone literą „R”) zostanie bezwzględnie wyłączony. Jeżeli przekaźnik impulsowy PBM-02 był wcześniej wyłączony, to po podaniu sygnału na zacisk „reset” zostanie on wyłączony. Jeżeli przekaźnik był wyłączony, to pozostanie on nadal wyłączony. Takie rozwiązanie idealnie sprawdza się do sterowania oświetleniem w sposób grupowy lub też w sposób centralny. Dlatego przekaźniki impulsowe z możliwością pracy grupowej nazywane są także często jako przekaźniki hotelowe. Zastosowanie przekaźnika PBM-02 do sterowania oświetleniem pokoju hotelowego umożliwia niezależne sterowanie każdą sekcją świetlną z osobna, a także automatyczne włączenie i wyłączenie całości oświetlenia po włożeniu karty w czytnik kart i podanie sygnału na wejście SET/REST. Przekaźnik bistabilny PBM-02 współpracuje także z separatorem wejść typu SEM-01. Separator rozdziela poszczególne sekcje świetlne umożliwiając ich niezależną kontrolę cetralną i grupową.

Przekaźnik bistabilny z ograniczeniem czasu typu PBM-03

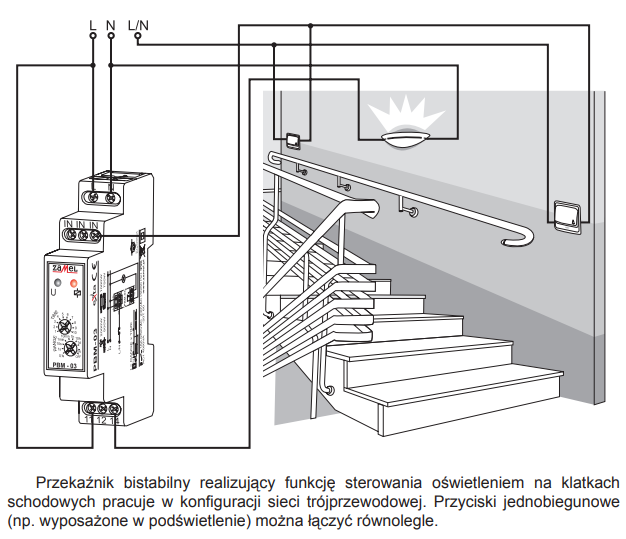

Wśród różnych modeli przekaźników impulsowych, ciekawym rozwiązaniem jest przekaźnik bistabilny z ograniczeniem czasowym PBM-03. Urządzenie działa jak klasyczny przekaźnik impulsowy załączając i wyłączając kontrolowaną sekcję oświetlenia po podaniu sygnału sterującego na zaciski IN urządzenia. Można zatem sterować załączeniem i wyłączeniem oświetlenia z różnych miejsc. Cechą wyróżniającą przekaźnik bistabilny PBM-03 jest możliwość nastawienia maksymalnego czasu świecenia obwodu. Urządzenie ZAMEL po podaniu sygnału sterującego zaczyna odliczać czas. Następnie automatycznie wygasi oświetlenie. Jeżeli przed upływem czasu użytkownik poda sygnał sterujący na wejścia IN, przekaźnik zostanie wyłączony. PBM-03 idealnie sprawdzi się zatem jako urządzenie sterujące oświetleniem w korytarzu lub wiatrołapie. Załączenie oświetlenia może odbyć się z kilku miejsc, a użytkownik nie musi martwić się wyłączeniem oświetlenia – nastąpi ono automatycznie.

Przekaźnik bistabilny dopuszkowy PBP-05

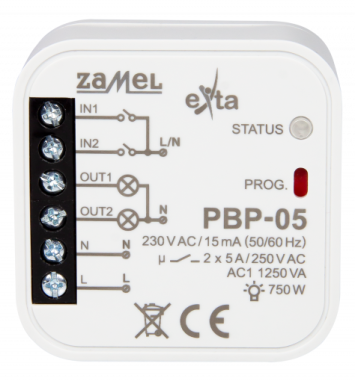

Nowoczesne instalacje sterowania oświetleniem wymagają nieraz zastosowania przekaźników impulsowych montowanych w puszce elektroinstalacyjnej pod przyciskiem kontrolującym oświetlenie. Jest to bardzo wygodne rozwiązanie, skutecznie zastępujące układy schodowe i krzyżowe. Stosując przekaźnik impulsowy PBP-05 możemy z łatwością stworzyć układ sterowania oświetleniem w którym niezależnie kontrolujemy 2 obwody. Jeżeli dodatkowo do instalacji dodany zostanie przekaźnik elektromagnetyczny dopuszkowy PEP-01/230, to może on odcinać zasilanie od PBP-05, a tym samym realizować funkcję centralnego gaszenia oświetlenia w pomieszczeniu.

Przekaźnik bistabilny sekwencyjny PBM-06

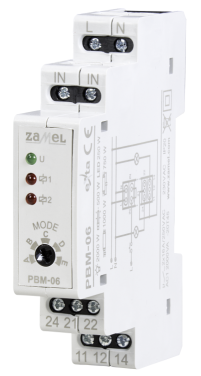

Jeżeli w pomieszczeniu posiadamy konieczność sterowania kilkoma obwodami niezależnie za pomocą pojedynczego przycisku, dobrym rozwiązaniem będzie zastosowanie przekaźnika bistabilnego sekwencyjnego PBM-06. Urządzenie pozwala wybrać jeden z 5 różnych trybów pracy. Jednym z najbardziej popularnych trybów jest tryb A, w którym podanie pierwszego impulsu na zaciski IN urządzenia ZAMEL spowoduje uruchomienie pierwszego kanału przekaźnika sekwencyjnego. Kolejny impuls wyłączy uruchomiony kanał i załączy drugi z kanałów przekaźnika. Jeżeli użytkownik chce mieć uruchomione oba kanały podaje kolejny sygnał sterujący powodujący załączenie obydwu kanałów. Ostatni impuls wyłączy oba kanały. Przykładem zastosowania jest sterowanie za pomocą pojedynczego przycisku oświetleniem kuchni – pierwsze przyciśnięcie klawisza uruchomi oświetlenie LED podświetlające szafki. Drugi impuls przełączający oświetlenie na oświetlenie główne. Kolejny impuls załączy całość oświetlenia kuchni. Ostatni spowoduje wyłączenie całości.
