Miniaturowy czujnik ruchu typu MCR-08 pozwala na sterowanie oświetleniem

Miniaturowy czujnik ruchu MCR-08 służy do automatycznego sterowania oświetleniem lub dowolnym innym odbiornikiem energii elektrycznej po wykryciu ruchu. Konstrukcja czujnika ruchu MCR-08 oparta jest o nowoczesny układ detektora ruchu pracującego w podczerwieni (PIR). Czujnik ruchu MCR-08 wykrywa ruch w monitorowanym obszarze o promieniu ok. 3 lub 6m (w zależności od wybranych ustawień czujnika). Nastawy czujnika ruchu ZAMEL typu MCR-08 wykonuje się za pomocą miniaturowych styków (dip-switch). Takie rozwiązanie zapewnia, w przypadku montażu większej ilości czujników, powtarzalną pracę większej ilości urządzeń. Za pomocą przełączników można także nastawić kąt detekcji czujnika w zakresie 120 / 360 stopni wokoło czujnika ruchu MCR-08.

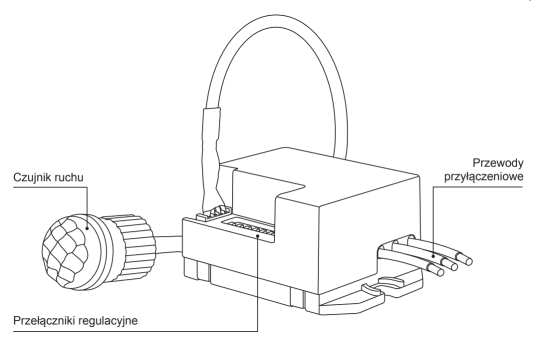

Konstrukcja czujnika ruchu MCR-08 została opracowana tak, by zminiaturyzować maksymalnie część elektroniczną detektora oraz umożliwić pracę za pomocą zewnętrznego sensora hermetycznego (IP54) mocowanego na przewodzie. Otwiera to szereg różnych możliwości zastosowania czujnika ruchu typu MCR-08. Możliwe jest zabudowanie czujnika ruchu MCR-08 wewnątrz oprawy oświetleniowej i wyprowadzenie na zewnątrz lampy samego hermetycznego czujnika. Taka oprawa będzie uruchamiana automatycznie.

Możliwe jest także zabudowanie czujnika ruchu PIR produkcji ZAMEL w suficie podwieszanym i wyprowadzenie na zewnątrz samego czujnika. Niewielkie gabaryty czujnika ruchu MCR-08, produkcji ZAMEL, umożliwiają także montaż czujnika ruchu MCR-08 wewnątrz szafy lub też garderoby. Wówczas czujnik ruchu ZAMEL będzie uruchamiać oświetlenie wewnętrzne szafy. Czujnik ruchu MCR-08 posiada wbudowany czujnik oświetlenia. Czujnik ruchu ZAMEL sprawdza warunek poziomu natężenia oświetlenia zewnętrznego. Jeżeli MCR-08 wykryje ruch, a poziom oświetlenia jest poniżej wartości nastawionej, czujnik ruchu załączy oświetlenie i rozpocznie odmierzanie nastawionego czasu. Po upływie nastawionego w czujniku ruchu MCR-08 czasu czujnik ZAMEL automatycznie wyłączy oświetlenie. W konstrukcji czujnika ruchu MCR-08 zaplanowano możliwość skokowej nastawy czasu świecenia oświetlenia. Zastosowany zestaw przełączników pozwala na prostą i powtarzalną nastawę i regulację pracy czujnika ruchu ZAMEL. Ułatwia to montaż urządzeń w przypadku większych instalacji. Dzięki swojej specyficznej konstrukcji oraz pracy czujnik ruchu MCR-08 zapewnia optymalne sterowanie przepływem energii zmniejszając koszty poniesione na oświetlenie ciągów komunikacyjnych, schodów, toalet, pomieszczeń gospodarczych itp.. Konstrukcja mechaniki czujnika ruchu MCR-08 pozwala na łatwy montaż urządzenia ZAMEL bezpośrednio w suficie podwieszanym i zabudowie kartonowo-gipsowej. Możliwa jest także adaptacja w puszce łączeniowej, gdzie sonda przewodowa monitorować będzie zadany obszar po wyprowadzeniu i umocowaniu w odpowiednim miejscu maskownicy osprzętu. Czujnik ruchu MCR-08 idealnie sprawdzi się także przy montażu czujnika bezpośrednio w oprawie ogrodowej, z wypuszczonym hermetycznym czujnikiem na zewnątrz. Można także czujnik ruchu ZAMEL MCR-08 zabudować wewnątrz skrzynki sterującej oświetleniem ogrodowym. Innym czujnikiem ruchu, który może kontrolować zewnętrzne obwody, jest czujnik ruch PIR MCR-09.

Hermetyczny czujnik ruchu PIR 180 stopni do zastosowań na zewnątrz budynku oraz w miejscach wilgotnych – czujnik ruchu MCR-09

Czujnik ruchu PIR MCR-09 pozwala na sterowanie oświetleniem automatycznie, po wykryciu ruchu. Urządzenie ZAMEL posiada hermetyczną konstrukcję, a zatem umożliwia montaż na zewnątrz budynku. Czujnik ruchu PIR MCR-09 posiada ruchomą głowicę, dzięki czemu z łatwością dopasować można obszar detekcji czujnika. Czujka ruchu montowana jest natynkowo na ścianie lub suficie. Czujnik ruchu MCR-09 posiada kąt detekcji 180 stopni. Zasięg działania czujnika ruchu to ok. 12m. Jest to zatem bardzo duże pole śledzone przez czujnik. Wbudowany w MCR-09 przekaźnik umożliwia sterowanie oświetleniem LED. Czujnik ruchu MCR-09 będzie zatem doskonale współpracował z wszystkimi nowoczesnymi źródłami światła o maksymalnej mocy 60W. Dla innych odbiorników energii o charakterystyce rezystancyjnej (na przykład oświetlenie żarowe, klasyczne i halogenowe źródła światła) maksymalna moc to 60W.

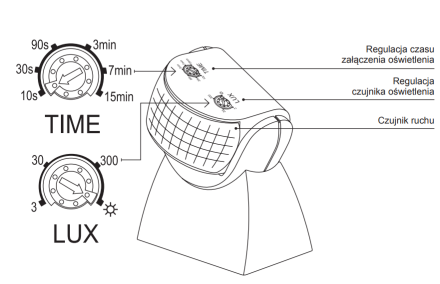

Czujnik ruchu hermetyczny MCR-09 posiada wbudowany czujnik poziomu natężenia oświetlenia o regulowanej czułości. Zapobiega on uruchomieniu oświetlenia w przypadku gdy jest jeszcze jasno i nie jest wymagane uruchomienie dodatkowego oświetlenia. Nastawa czujnika światła wbudowanego w czujnik ruchu MCR-09 pozwala na regulację za pomocą potencjometru obrotowego w zakresie od 3 do 2000 lux. Czujnik ruchu uruchamia oświetlenie na czas wybierany poprzez potencjometr obrotowy umieszczony na głowicy czujnika ruchu. Czas świecenia opraw kontrolowanych przez czujnik ruchu MCR-09 można wybrać w zakresie od 10 sekund do 15 minut. Jeżeli podczas pracy czujnika wykryje on ruch, rozpoczyna odliczanie nastawionego czasu od początku. Urządzenie zatem zapewnia pełną optymalizację kosztów zużycia energii elektrycznej.

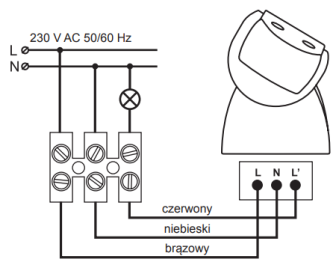

Podłączenie przewodów zasilających oraz samej oprawy oświetleniowej odbywa się bezpośrednio wewnątrz czujnika. Dzięki przesłonom silikonowym czujnik posiada IP65 a wilgoć i woda nie zaburza pracy czujnika. Poprawne połączenie wymaga podania potencjału fazowego na zacisk L czujnika czuchu oznaczony przewodem brązowym, potencjału neutralnego podanego na zacisk przyłączony przewodem niebieskim oraz podłączenia obwodu kontrolowanego do zacisku z wyprowadzony przewodem czerwonym. Czujnik ruchu MCR-09 pobiera jedynie 0,5W mocy. Sprzyja to jeszcze bardziej ograniczeniu kosztów energii elektrycznej. Zakres temperatury pracy czujnika ruchu waha się od -20 do +40 stopni Celsjusza. Urządzenia zatem bezawaryjnie pracuje na zewnątrz budynku. Hermetyczna konstrukcja czujnika ruchu MCR-09 umożliwia także montaż czujnika w miejscach wilgotnych w domu.

Podczas montażu czujnika MCR-09 należy bardzo uważnie wybrać miejsce instalacji czujnika ruchu. Należy unikać bezpośredniego wystawiania czujnika na kontakt z poruszaną przez wiatr roślinnością, wylotami klap wentylacyjnych, oświetleniem sztucznym podświetlającym czujnik. Bezpośrednia ekspozycja na promieniowanie słoneczne także jest niewskazana w przypadku czujnika ruchu MCR-09.

Dzięki ruchomej głowicy czujnik ruchu MCR-09 umożliwia dostosowanie monitorowanego obszaru do potrzeb klienta. Czujnik ruchu MCR-09 można wykorzystać jako:

- czujnik ruchu do sterowania oświetleniem garażu

- czujnik ruchu pod podjazd – do sterowania oświetleniem podjazdu

- czujnik ruchu do ogrodu – do sterowania oświetleniem ogrodowym

- czujnik ruchu na klatki schodowe – do sterowania oświetleniem klatki schodowej

- czujnik ruchu do toalety – czujnik ruchu do sterowania oświetleniem toalety

Nowoczesna konstrukcja czujnika ruchu PIR MCR-09 zapewnia niezawodną i długoletnią pracę czujnika bez awarii.
