Moduł bezpiecznikowy BZM-03 to uniwersalne rozwiązanie umożliwiające dobezpieczenie elementów automatyki budynkowej oraz aparatury kontrolno-pomiarowej. Element posiada obudowę 1-modułową montowaną w rozdzielnicy na standardowej szynie TH-35 (DIN). Wewnątrz obudowy umieszczono trzy gniazda bezpiecznikowe umożliwiające zabudowanie bezpiecznika topikowego o maksymalnym prądzie wkładki 6,3A. Moduł bezpiecznikowy może zatem z powodzeniem zabezpieczać wskaźnik zasilania LKM-01-40 w przypadku gdy przed punktem podłączenia lampki do sieci zainstalowany jest wyłącznik nadprądowy równy lub większy od 25A. Chcąc dobezpieczyć dodatkowo wskaźnik zasilania należy posłużyć się schematem połączenia BZM-03 oraz LKM-01-40 przedstawionym na schemacie pierwszym:

Schemat 1: dobezpieczenie wskaźnika napięcia LKM-01-40 modułem BZM-03

Moduł bezpiecznikowy BZM-03 fabrycznie dostarczany jest z bezpiecznikami 3x500mA, co w zupełności wystarcza do sprawnej pracy wskaźnika. Instalator nie musi w tym przypadku dodatkowo zakupić bezpieczniki. Dzięki swoim niewielkim wymiarom urządzenie doskonale odnajdzie się także w przypadku konieczności dobezpieczenia układów automatyki napędu takich jak czujniki asymetrii napięcia lub też kolejności faz. BZM-03 jest wówczas montowany zgodnie ze schematem drugim:

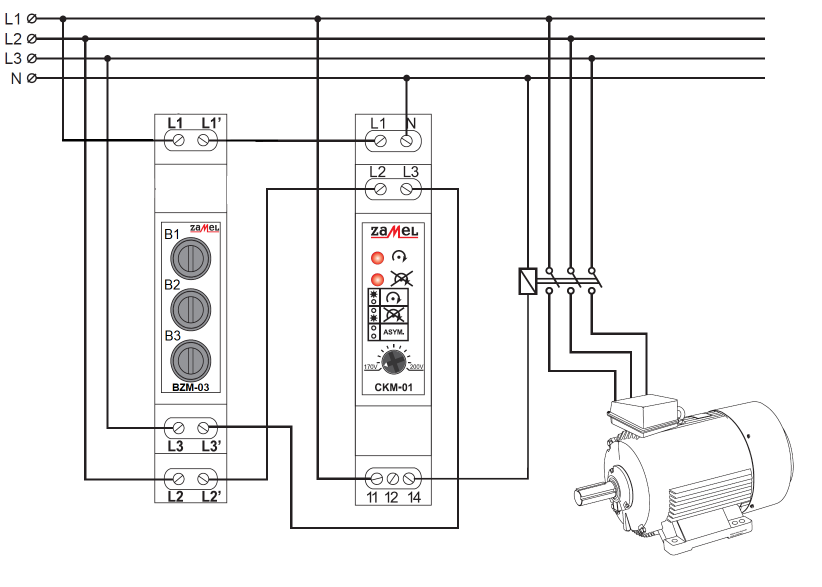

Schemat 2: dobezpieczenie czujnika kolejności faz CKM-01 poprzez moduł bezpiecznikowy BZM-03

Stosując moduł bezpiecznikowy BZM-03 oszczędzamy sporo miejsca w rozdzielnicy, ponieważ pojedynczym modułem chronimy aparat zasilany z trzech faz. BZM-03 idealnie sprawdzi się także jako dobezpieczenie liczników oraz monitorów energii. Moduł bezpiecznikowy BZM-03  zabezpiecza zasilanie monitora energii MEM-21  na wszystkich 3 fazach. Idealnie sprawdzi się w przypadku gdy monitor wpięty jest na wejściu rozdzielnicy, bezpośrednio za rozłącznikiem. Zabezpieczenie monitorów energii MEM-21 oraz MEW-01 prezentuje schemat 3:

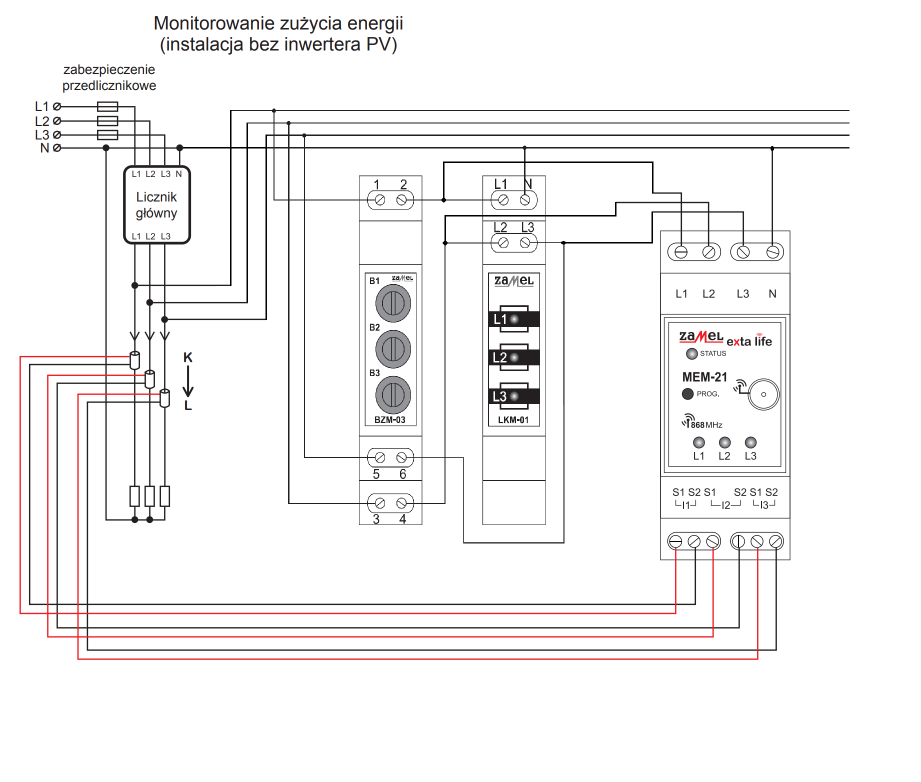

Schemat 3: dobezpieczenie monitora energii MEM-21 za pomocą modułu bezpiecznikowego BZM-03

Moduł bezpiecznikowy BZM-03 doskonale sprawdzi się także jako zabezpieczenie cewek styczników serii STM. Stosując dodatkowo przekaźnik czasowy PCM-08, który jest przełącznikiem gwiazda - trójkąt, można sprawnie zrealizować sterowanie rozruchem napędu. Prezentuje to schemat czwarty:

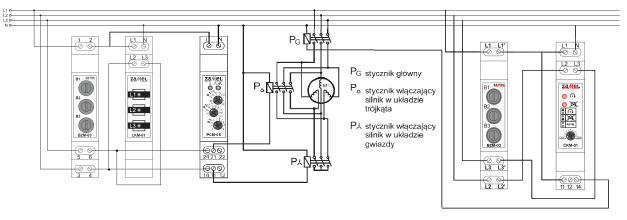

Schemat 4: dobezpieczenie układu rozruchu gwiazda trójkąt realizowanego poprzez styczniki serii STM-25-30 oraz przekaźnik czasowy PCM-08. Napęd dodatkowo chroni czujnik kolejności i zaniku faz zabezpieczony dodatkowym modułem bezpiecznikowym BZM-03. Całość uzupełnia wskaźnika zasilania LKM-01-40 chroniony poprzez BZM-03 wspólne dla PCM-08 (przekaźnika rozruchowego gwiazda trójkąt).

Więcej informacji o module BZM-03 można znaleźć pod adresem:
https://zamel.com/pl/exta/gniazda-bezpiecznikowe-modulowe-typ-bzm-03
