PRODUKTY EXTA - AUTOMATYKA BUDYNKOWA

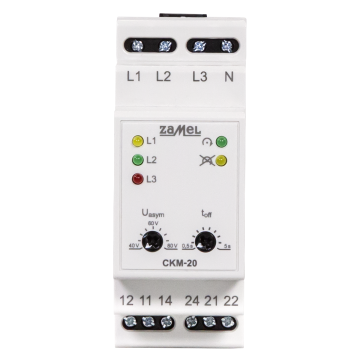

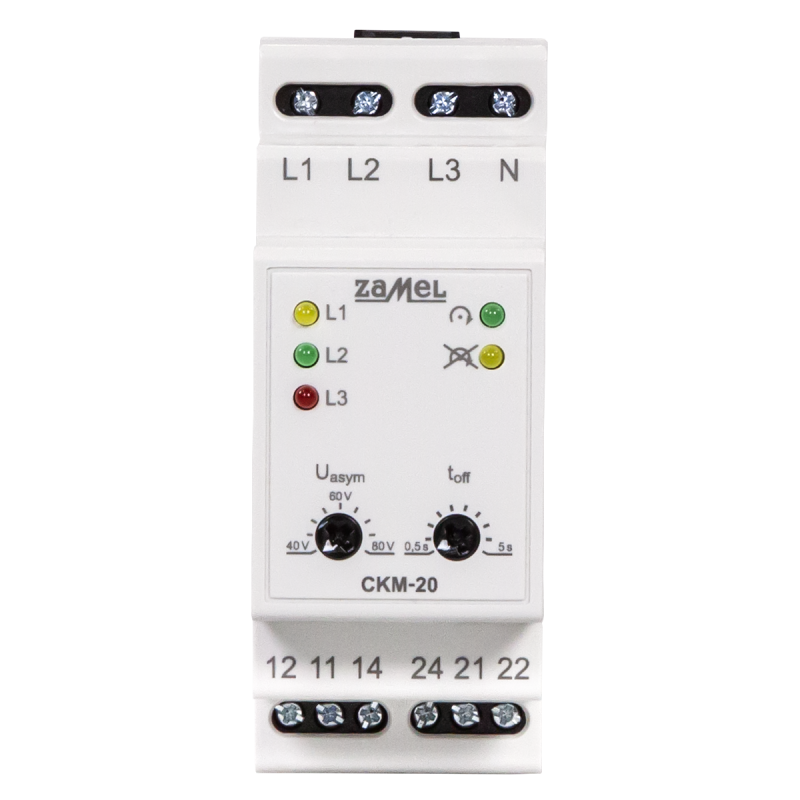

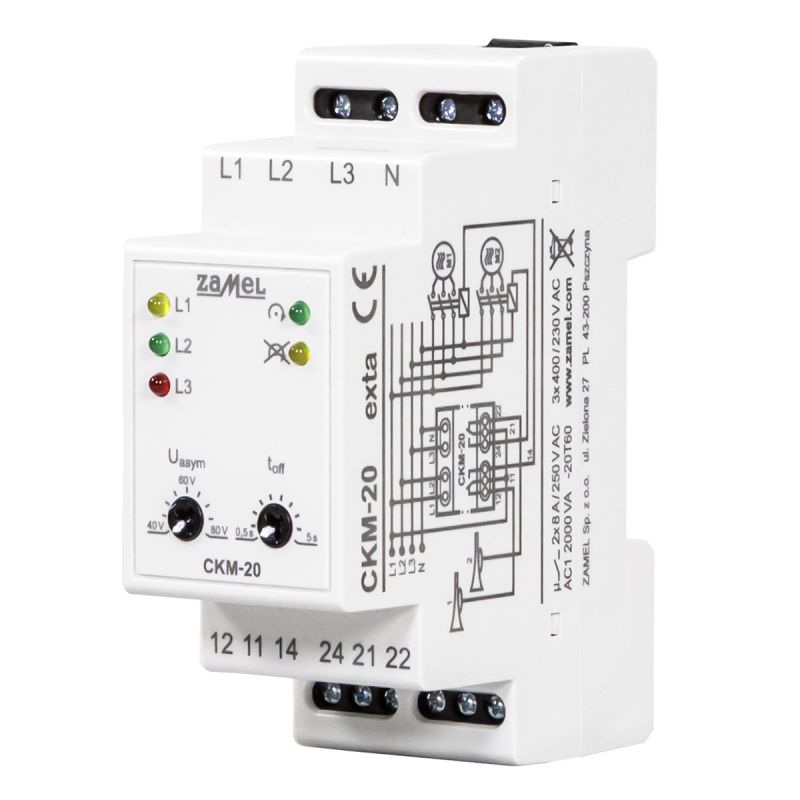

CZUJNIK KOLEJNOŚCI FAZ, 2XNO/NC, CYFROWY, TRUE RMS 3x230 V , NASTAWA ASYMETRII I CZASU DZIAŁANIA, TYP: CKM-20

Opis produktu

Czujnik kolejności faz CKM‑20 służy do
zabezpieczenia urządzeń zasilanych z sieci
trójfazowej (np. silniki) przed uszkodzeniem,
w przypadku zaniku napięcia fazowego, asymetrią
napięć fazowych lub złą kolejnością
faz. Wartość progu asymetrii może być nastawiana
przez użytkownika za pomocą potencjometru.
Czujnik zabezpiecza również przed
symetrycznym spadkiem napięcia wyłączając
przekaźniki jeżeli na którejkolwiek fazie
napięcie spadnie poniżej 150 V (niezależnie
od poziomu asymetrii). Urządzenie zasilane
jest z dowolnej fazy co sprawia, że wystarczy
obecność napięcia na jednej fazie aby było
one w pełni funkcjonalne. Regulowane opóźnienie
wyłączenia oraz histereza napięciowa
powodują, że czujnik jest odporny na krótkotrwałe
wahania napięcia. CKM-20 posiada
dwa kanały działające równorzędnie.
Symbol

CKM-20

CECHY FUNKCJONALNE PRODUKTU:

  • Zabezpieczenie przed złą kolejnością faz,
  • regulacja progu zadziałania (asymetrii),
  • wyjścia przekaźnikowe – dwa styki przełączne o maksymalnej obciążalności 8 A,
  • zabezpieczenie przed zanikiem fazy,
  • opóźnienie wyłączenia oraz histereza napięciowa eliminująca częste przełączenia,
  • obudowa dwumodułowa,
  • zabezpieczenie przed asymetrią napięcia,
  • odporność na krótkotrwałe spadki napięcia,

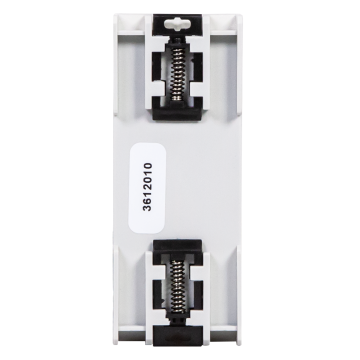

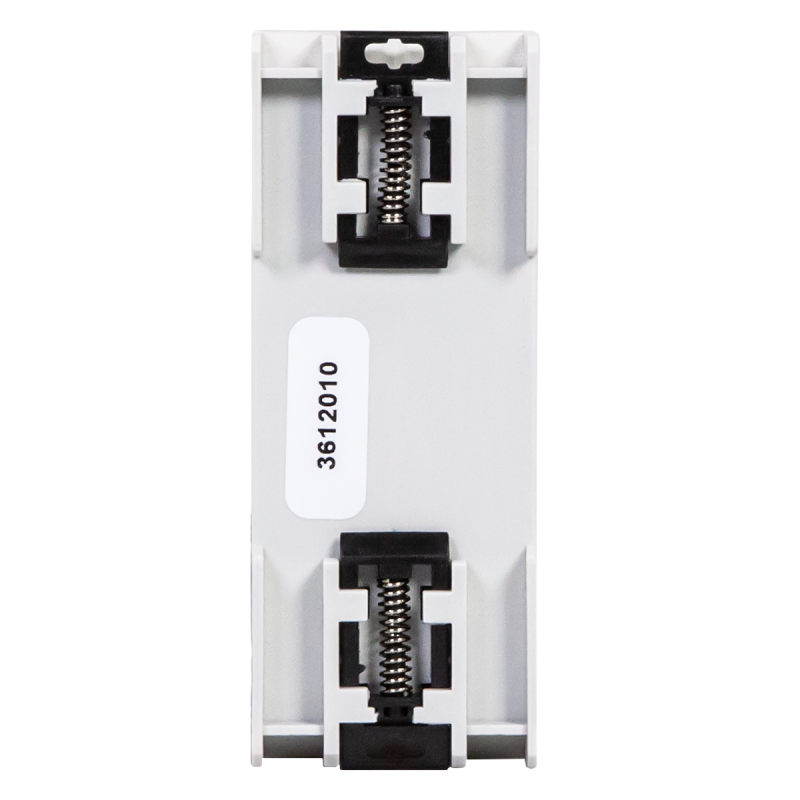

  • montaż na szynie TH 35.
